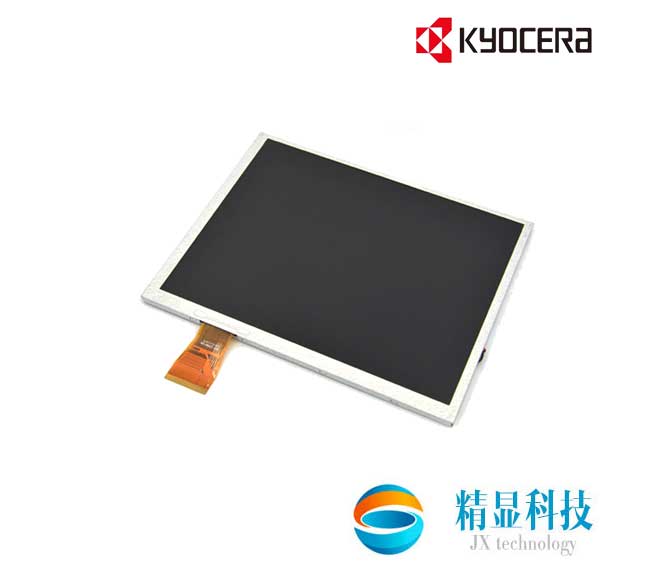

京瓷TCG104XGLPAPFA-AA30工業液晶屏 10.4寸觸摸屏
- 品牌：京瓷 (Kyocera)
- 尺寸：10.4寸
- 型號：TCG104XGLPAPFA-AA30
- 分辨率：1024(RGB)×768, XGA, 123PPI
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
TCG104XGLPAPFA-AA30是京瓷 (Kyocera) 推出的一款采用a-Si TFT-LCD技術的10.4英寸液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，4線電阻觸摸屏。關于它的具體參數信息，見如下表格。
| 京瓷TCG104XGLPAPFA-AA30工業液晶屏 10.4寸觸摸屏 應用詳情 | |||||||
|---|---|---|---|---|---|---|---|
| 基本信息 | 面板品牌 | 京瓷 (Kyocera) | 面板型號 | TCG104XGLPAPFA-AA30 | |||
| 面板尺寸 | 10.4英寸 | 面板應用 | 工業 | ||||
| 面板類型 |
a-Si TFT-LCD , 液晶模組 |
型號別名 | - | ||||
| 工作環境 | 工作溫度 | -20 ~ 70 °C | 耐振動性 | - | |||
| 存儲溫度 | -30 ~ 80 °C | RoHS狀態 | RoHS Compliance | ||||
| 典型特征 | 帶觸摸屏、白光LED背光、壽命大于7萬小時、含LED驅動器、180度翻轉顯示、6/8位灰階可選、表面霧面 | ||||||
| 京瓷TCG104XGLPAPFA-AA30工業液晶屏 10.4寸觸摸屏 結構詳情 | |||||||
| 像素特征 | 像素數量 | 1024(RGB)×768, XGA | 點間距 | 0.0685×0.2055 mm (H×V) | |||
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.2055×0.2055 mm (H×V) [123PPI] | ||||
| 結構尺寸 | 顯示區域 | 210.4×157.8 mm (H×V) | 可視區域 | - | |||
| 外觀尺寸 | 230×180.2 mm (H×V) | 外觀厚度 | 12.3±0.75 mm | ||||
| 外觀特征 | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 | |||
| 寬高比 | 4:3 (H:V) | 外觀形狀 | - | ||||
| 觸摸屏 | 同時觸點 | - | 信號 | - | |||
| 控制器 | 不含控制器 | 觸摸屏 | 4線電阻觸摸屏 | ||||
| 安裝孔位 | Side mounting holes (4-M3) on left, right bezel | ||||||
| 其它特征 | 重量 | 605g (Typ.) | 表面處理 | 霧面，Hard coating (2H) | |||
| 京瓷TCG104XGLPAPFA-AA30工業液晶屏 10.4寸觸摸屏 光學詳情 | |||||||
| 基本信息 | 面板亮度 | 480 cd/m² (Typ.) | 對比度 | 700:1 (Typ.) (透射) | |||
| 可視角度 | 85/85/85/85 (Typ.)(CR≥10) | 光學模式 | AWV，常黑顯示，透射式 | ||||
| 最佳角度 | 全視角 | 反應時間 | 18/12 (Typ.)(Tr/Td) (ms) | ||||
| 色彩性能 |
白色色度
|
Wx:0.315; Wy:0.340 | 亮度變動 | 262K/16.7M (6-bit / 6-bit + Dithering) | |||
| 色溫 | 6304K | 顯示顏色 | - | ||||
| 1931色域 | NTSC比值 | 51% | sRGB覆蓋率 | 71% | |||
| Adobe RGB覆蓋率 | 53% |
DCI-P3覆蓋率
|
53% | ||||
| Rec.2020覆蓋率 | 38% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||||
| 京瓷TCG104XGLPAPFA-AA30工業液晶屏 10.4寸觸摸屏 電子詳情 | |||||||
| 工作頻率 | 60Hz | ||||||
| 翻轉掃描 | 翻轉 (180°) | ||||||
| 京瓷TCG104XGLPAPFA-AA30工業液晶屏 10.4寸觸摸屏 背光詳情 | |||||||
| 背光特征 | 燈管類型 | WLED | 位置 | 側入式光源 | |||
| 燈管壽命 | 70K (Typ.) 小時 | 數量 | - | ||||
| 接口特征 | 類型 | 端子 | 燈管驅動 | 含LED驅動器 | |||
| 接口詳情 | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | ||
| 日壓端子 | SM06B-SHLS-G-TF(LF)(SN) | 1.0 mm | 6 pins | 1 pcs | |||
| 驅動電氣 | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 270/350mA (Typ./Max.) | |||
| 京瓷液晶模組TCG104XGLPAPFA-AA30 信號詳情 | |||||||
| 信號系統 | LVDS (1 ch, 6/8-bit) | ||||||
| 信號電氣 | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 270/350mA (Typ./Max.) | |||
| 接口特征 | 類型 | 端子 |
位置
|
- | |||
| 端子詳情 |
品牌
|
型號
|
腳間距 | 腳數 | 數量 | 接口定義 | |
| I-PEX | 20186-020E-11F | 1.25 mm | 20 pins | 1 pcs | LVDS-20P1C8B-010H | ||
京瓷TCG104XGLPAPFA-AA30液晶屏它的典型特征為:
帶觸摸屏，白光LED背光，壽命大于7萬小時，含LED驅動器，180度翻轉顯示，6/8位灰階可選，表面霧面。它的工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C。此型號推薦使用于工業。
作為一款AWV，常黑顯示，透射式液晶模組產品，TCG104XGLPAPFA-AA30可以提供480 cd/m²的顯示亮度 700:1的透射對比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為全視角，它的響應時間為18/12 (Typ.)(Tr/Td) ms。由于每個像素點采用了6-bit / 6-bit + Dithering灰階信號，此產品可以顯示262K/16.7M顏色，其顯示的色彩飽和度也達到了51% (NTSC)。
背光方面此產品采用了WLED發光的側入式光源，光源的使用壽命為70K小時，含LED驅動器。TCG104XGLPAPFA-AA30采用了LVDS (1 ch, 6/8-bit)信號接口，總共20 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
以上就是關于TCG104XGLPAPFA-AA30液晶屏的具體參數特征，如果開發新產品想采用TCG104XGLPAPFA-AA30液晶模組，可以找杭州精顯科技有限的官方工作人員，我們會為您提供更詳細的報價信息。
