MV215FHB-NX1LCD工業液晶屏幕替代型號怎么找？

做 LCD 液晶屏替代時，最容易出現的誤區是：把“同尺寸、同分辨率、同接口”當成“可直接替換”。尤其像 BOE MV215FHB-NX1 這類 21.5" FHD 的常見規格，市場上候選看起來一大堆，真正能“裝得上、點得亮、長期穩定”的卻未必多。原因很現實： 替代不是選一個“看起來差不多的屏”，而是要對齊一整套“面板指紋” ，包括形態（CELL/LCM）、接口細節、供電、背光、結構、光學與版本控制。

用 MV215FHB-NX1 作為案例，系統回答兩件事：

1. MV215FHB-NX1 替代型號怎么找：給你一套三步反查+四級替代的方法；

2. LCD液晶屏替代型號必看哪些點：把高頻翻車點提前堵死。

一、替代的是“玻璃片（CELL）”還是“整套模組（LCM）”

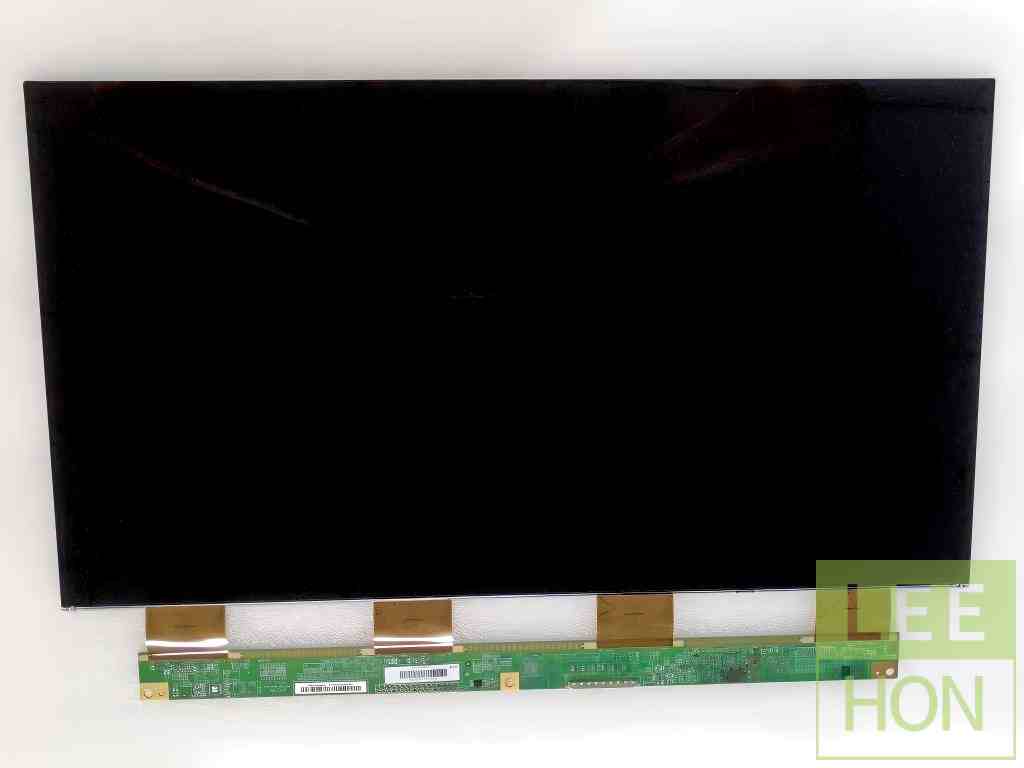

很多替代失敗并不是接口錯，而是一開始就替錯了“層級”。 MV215FHB-NX1 在參數庫中的定位是 CELL（open cell） ——也就是面板玻璃本體，不帶背光。

Panelook 概覽頁將 MV215FHB-NX1 標注為 a-Si TFT-LCD, CELL ，并給出“0 nit / No B/L（不帶背光）”這類典型 open cell 信息。

另一條渠道參數頁也明確寫到： Backlight: without（無背光） ，并標出 Interface: LVDS 、 Input Voltage: 5.0V 等字段（作為交叉參考）。

這一步的意義：

如果你設備里原來用的是“整套液晶模組（LCM）”，直接換成 CELL 就會發現： 亮度=0（沒背光），根本無法點亮 ；

如果你原來就是 CELL（例如顯示器/一體機內有獨立背光系統或整機結構對接的是 open cell 方案），你卻換成 LCM，可能會出現：

厚度/固定方式/供電與背光邏輯全變了 。所以，找替代型號前先問自己一句：

我需要替的是 CELL 還是 LCM ？背光是誰負責的？這是替代成功率提升最快的一刀。

二、MV215FHB-NX1 的“面板指紋”清單

下面把 MV215FHB-NX1 的關鍵指紋字段整理成“替代篩選模板”

2.1 核心參數

尺寸：21.5"

分辨率：1920×1080（FHD）

面板形態：CELL（無背光/0 nit）

接口：LVDS（常見于該系列）

工作溫度：0 ~ 50℃；存儲溫度：-20 ~ 60℃（參數庫口徑）

2.2 額外確認的“高風險字段”

1. LVDS：單/雙路、18/24-bit、VESA/JEIDA 映射

2. 連接器針腳定義（Pin Assignment）與 Pin1 方向

3. 外形尺寸（Outline）、安裝孔位、連接器位置（左/右/中）

4. 表面處理（AG/AR/HC 等）與偏振片方向（某些項目很敏感）

5. 刷新率/時序容忍度（有的設備固件寫死，改動成本很高）

6. 版本與批次一致性（Rev/料號后綴變更可能帶來“看似同型號卻不兼容”）

經驗規律：越是“通用大尺寸 FHD”，越容易在“接口細節+結構細節”翻車，而不是在分辨率上翻車。

三、MV215FHB-NX1替代型號怎么找

先在“同家族”里找

MV215FHB 這一家族在參數庫中有大量同尺寸、同分辨率、同類型（CELL）的型號列表。你可以先把候選限定在 BOE 21.5" / 1920×1080 / CELL / 無背光 這條線上，再逐個核對接口與結構細節。Panelook 的 BOE 21.5" 面板列表里就能看到包含 MV215FHB-NX1 等多個同類型號。

為什么先找同家族？

同系列往往在結構與供應鏈上更接近；

替代時更容易拿到“相同屏線/相同固定方式/相同工藝窗口”的選項；

發生異常時，廠家/渠道更容易給出“兼容說明”而不是一句“理論上行”。

用“面板指紋”做參數過濾

建議你把過濾條件分層使用，順序如下（越往后越“硬約束”）：

1. 形態：CELL（無背光/0 nit）必須一致

2. 尺寸/分辨率：21.5" / FHD

3. 接口門類：LVDS（先不急著判單/雙路）

4. 供電口徑：例如 5V（需要和你系統一致，且要確認電流與紋波邊界）

5. 溫度等級：至少覆蓋你設備真實工況（參數庫給出 0~50℃，如果你現場更苛刻，要提前換“工業寬溫”路線）

6. 結構與連接器位置：這一步往往決定“能不能裝、線能不能走”，必須拿到 Outline 圖或實物比對

做替代時，“越早做結構比對，越少返工”。很多團隊把結構放最后，結果樣品回來了才發現孔位對不上。

把替代分成四級，明確“改動成本”與“長期風險”

替代不要只說“能不能換”，要說“換到什么級別”。這對你和客戶、你和供應商的溝通都更清晰：

A級：Pin-to-Pin + 機械 Drop-in（真正直接替換）同形態（CELL）、同接口細節、同連接器/針腳、同外形孔位。這是最理想的替代，適合量產與售后維保。

B級：可通過屏線/轉接板解決（結構基本可裝）形態一致、結構一致，但 Pin Assignment 不同或連接器朝向不同，需要改屏線或做小轉接。小批量或維修可接受，量產要評估可靠性與供應鏈穩定性。

C級：需要改驅動配置/時序（顯示能亮但要調）常見于 LVDS 的映射/位寬/單雙路差異導致花屏或顏色異常。這類問題的“坑”在于：可能“能亮能顯示”，但灰階/顏色/偶發雪花讓客戶驗收不過。

LVDS 的 VESA/JEIDA 映射差異、以及單雙路 odd/even 像素組織方式，是花屏高發點。TI的應用說明 SNLA014 專門解釋了 RGB 到 LVDS/OpenLDI 的映射與 odd/even 組織方式，屬于非常權威的對照資料。

D級：不建議替代（形態/結構/接口代際差異過大）例如：你原來是 CELL，替代給你 LCM；或結構尺寸/孔位完全不同；或接口從 LVDS 換到 eDP 但系統不可改。這種替代“理論上能做”，但代價往往超過換整機方案。

四、LCD 液晶屏替代型號都要注意哪些？

下面這部分是“通用方法論”，不僅適用于 MV215FHB-NX1，也適用于你們?nèi)粘Ｌ幚淼拇蠖鄶?shù)工業液晶屏替代項目。

1、先確認“替的是哪一層”

MV215FHB-NX1 這類 CELL 會在參數庫里顯示“0 nit / No B/L”。

如果你沒先確認層級，后面所有“接口、亮度、背光”討論都容易跑偏。

2、連接器針數一樣也不代表通用：

Pin Assignment 才是根LVDS 屏常見 20/30/40 pin，但“同針數不同定義”非常普遍。

做替代時必須拿到針腳表，至少確認：VDD/GND 分布、CLK/DATA 差分對位置、控制腳與保留腳處理方式。

3、LVDS 要同時對齊：

單/雙路 + 18/24bit + VESA/JEIDA，只寫“LVDS接口”遠遠不夠。LVDS 的數據打包格式（VESA/JEIDA）和位寬決定了顏色位與控制信號落在什么 lane 上。TI SNLA014 就是專門解決“映射對不齊導致不兼容”的問題。

4、odd/even 通道映射不對

雙通道 LVDS 的基本機制通常是 odd/even 像素分發；很多規格書都會寫明“第一端口傳 odd 像素、第二端口傳 even 像素”這類描述（例如 AUO 的規格書示例）。

如果通道對調或只接一路，花屏并不意外。

5、供電電壓不是“有就行”

同樣寫 5V 的面板，不同型號功耗與浪涌可能差很多。

很多“偶發黑屏/閃一下就滅/熱機更容易花”本質是供電邊界問題：上電瞬間塌陷、紋波過大、地回流路徑不良。

6、背光體系也不能忽略

如果你替的是 CELL，它不帶背光，但你整機仍然有背光系統與光學結構。替代 CELL 可能改變：透過率、偏振片方向、厚度與光學貼合條件，最終影響亮度與均勻性。

7、表面處理（AG/AR/HC）

偏振片方向會影響體驗與驗收，很多項目驗收不是只看“能亮”，而是看眩光、可讀性、色偏、偏振鏡兼容（例如帶太陽鏡/偏振相機）。

面板表面參數如果不一致，客戶會覺得“換完變差了”。

8、結構細節：

外形尺寸、孔位、連接器位置，是替代的硬門檻。工業設備裝配空間緊，21.5" 的外形差幾毫米都可能裝不下；連接器從左移到右，線束就走不通。

結構一旦不兼容，后面怎么調時序都沒意義。

9、刷新率/時序：

別把“面板支持”當成“系統會輸出”，有的系統固件寫死了 porch/極性/時鐘；面板即便支持更高刷新率，系統也未必能穩定驅動。

替代策略應以“系統輸出能力”為邊界，而不是以“面板最高指標”為邊界。

10、版本與供貨一致性：

沒有版本鎖定，就沒有長期穩定，參數庫往往只展示“型號級口徑”，但現場到貨可能存在版本差。

需要在采購條款里寫清：版本是否鎖定、換版是否提前通知、是否可追溯（批次/條碼/質保）。

五、可交付的工作流

1、輸入：一張“面板指紋卡”

必須包含：

型號+版本（如果有）

形態：CELL/LCM/帶觸控

尺寸、分辨率、接口門類

供電與背光（如適用）

連接器針數、位置、Pin1 方向照片

外形尺寸與孔位（最好帶標尺照片）

使用溫度與場景約束

2、篩選：三層收斂

第一層：參數庫過濾（先把候選壓到 <10）

第二層：結構與連接器比對（壓到 3~5）

第三層：電氣與映射核對（壓到 1~2）

3、不要只測“點亮”，要測“邊界條件”

建議至少做四件事：

純色/灰階/棋盤格測試圖（抓映射與誤碼）

多次冷啟動/熱啟動（抓時序邊界與鏈路穩定性）

高溫運行一段時間（抓熱漂與偶發）

振動/線束拉扯檢查（抓連接器與線束可靠性）

這樣做，會發現替代從“撞大運”變成“工程閉環”，售后返工會明顯下降。

常見問題

Q1：MV215FHB-NX1 是帶背光的液晶模組（LCM）嗎？

A：參數庫信息顯示它屬于 CELL（open cell），0 nit / No B/L（無背光） ，替代時必須先確認你設備需要的是 CELL 還是 LCM。

Q2：找 MV215FHB-NX1 的替代型號，第一步該怎么做？

A：先鎖定同類條件： 21.5" + 1920×1080 + CELL（無背光）+ LVDS ，再逐個核對結構尺寸、連接器位置與 Pin Assignment；同家族型號列表能幫助你快速縮小范圍。

Q3：同為 LVDS 接口，為什么替代后會花屏或顏色異常？

A：LVDS 還要對齊 18/24-bit 位寬、VESA/JEIDA 映射、單/雙路與 odd/even 像素組織 。TI 的 SNLA014 對映射與 odd/even 組織方式有權威說明，可用作對照排查。

Q4：如果候選屏結構能裝上，但接口針腳不一致，能不能用轉接板長期用？

A：可以做 B/C 級替代（轉接線/轉接板），但要評估長期風險：連接器增加、線束變長、EMI與熱環境更苛刻時更容易出現偶發；建議做熱老化+多次冷啟動驗證后再量產。

Q5：替代時“工作溫度”要怎么對齊？

A：MV215FHB-NX1 參數庫口徑是 0~50℃工作、-20~60℃存儲 ；如果你設備真實工況更苛刻（例如戶外柜/高溫密閉），要直接換寬溫路線，而不是指望“差一點也能用”。

Q6：供應商只給我報“同規格替代”，該追問哪 3 個關鍵點？

A：建議追問：

1、交付形態是 CELL 還是 LCM（是否帶背光）；

2、LVDS 的單/雙路、位寬與映射（VESA/JEIDA）是否一致；

3、外形孔位與連接器位置是否一致（是否真正 Drop-in）。其中映射差異可參考 TI SNLA014。
