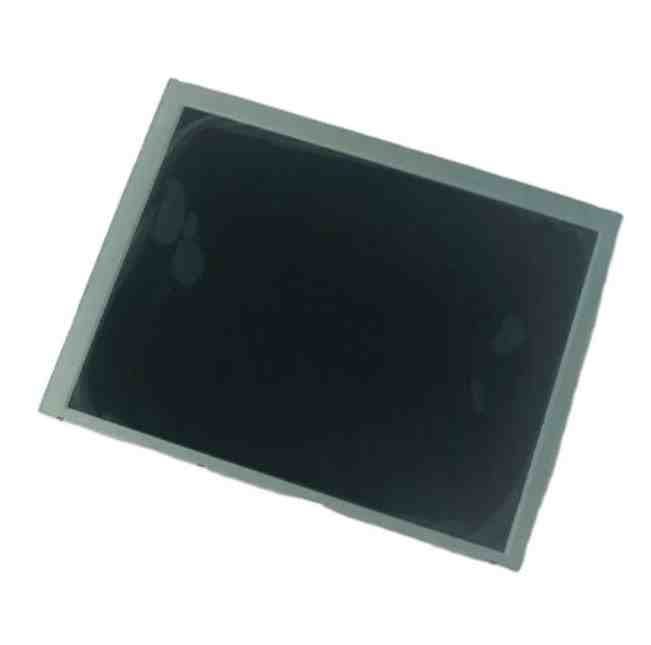

京瓷TCG057VGLGC-G50-S帶觸摸一體液晶屏怎么配套？屏線與觸控線怎么選？

很多人第一次拿到“帶觸摸的一體液晶屏”，直覺會把它當成“一個部件、兩根線、插上就亮”。但在工業場景里，它更像一個被打包在一起的兩套子系統：

一套是LCD顯示鏈路（像素?cái)?shù)據、時序、背光供電/調光）；另一套是觸控鏈路（傳感器、觸控控制器、通訊接口、抗干擾/ESD）。一體屏的難點也常常不在“能不能點亮”，而在線束怎么做才能長期穩定、批量一致、現場不返修。

（公開資料顯示該型號為5.7"、640×480、典型亮度640cd/m²、并行RGB6-bit、3.3V、33pin/0.5mm等信息；以最終原廠規格書為準。）

1、先把“一體屏”拆開看

1.1“像素?cái)?shù)據+時序+背光”

從公開參數看，TCG057VGLGC-G50-S的顯示接口為ParallelRGB（1ch,6-bit），典型供電3.3V，連接為33pin、0.5mm間距。

這意味著主控/主板側需要輸出：

1·RGB數據線（多根并行單端信號）

2·像素時鐘與同步信號（CLK/HS/VS/DE等，具體以規格書腳位定義為準）

3·LCD邏輯電源（3.3V及可能的模擬電源/參考電壓，視模組設計而定）

4·背光電源與調光（有的模組背光驅動在板上，有的需要外置驅動；同系列模組常見“WLED無驅動/有驅動”的差異，因此必須查清楚）

并行RGB的典型特征是：線多、單端擺幅大、對串?dāng)_/地回流/走線等非常敏感。它在“板內短距離”很好用，但一旦你用長線把屏拉到遠處，EMI、反射、時序偏斜就會變成主要風險點。這也是很多“同分辨率卻花屏/閃屏”的根因之一。

1.2觸控鏈路（Touch側）

“采樣+通訊+抗干擾/ESD”。公開資料里，這一型號對應的觸控形態常見為電容觸摸（G+G），通訊接口多見I²C（有的配套也會提供USB-HID方案，具體看觸控控制器與供應商配置）。

觸控鏈路的工程關鍵點往往在：

1·接口類型：I²C還是USB？（誰是主、誰供電、誰負責枚舉/驅動）

2·中斷腳/復位腳：很多I²C觸控方案還需要INT、RST等輔助信號

3·ESD與共模干擾：觸控玻璃是“人手直接接觸”的入口，系統級ESD抗擾度通常要按IEC61000-4-2的方法與等級去規劃（工業環境常常至少要到較高等級）。

2、配套之前先問清楚：

你可以直接把這段復制給供應商/技術對齊（越早問清楚，越省錢）：

1.屏端接口到底是什么？并行RGB6-bit是否確認？是否存在同外形不同接口（RGB/LVDS/CMOS）的版本？

2.背光驅動在誰那邊？模組內置LEDdriver還是需要外置？調光是PWM還是模擬調光？同系列產品可能差異很大，必須以規格書確認。

3.觸控接口是I²C還是USB？如果是I²C：速率、地址、是否有INT/RST；如果是USB：是HID免驅還是需要廠商驅動？

4.連接器/線材形式：屏端是FPC/FFC還是板對板？33pin/0.5mm的配套連接器型號、扣位方向、插拔壽命要求？

5.安裝結構與接地策略：觸控玻璃/金屬邊框是否需要機殼接地？LCD液晶屏框接地與主板地如何做單點/多點？

6.目標環境與指標：溫度、濕度、日照、現場電磁環境、ESD等級（IEC61000-4-2接觸/空氣放電電壓等級），這些會直接決定線束屏蔽與保護器件方案。

3、屏線怎么選：

并行RGB（TTL/CMOS類）線束的“短、緊、地回流”三原則，TCG057VGLGC-G50-S的公開信息顯示為并行RGB（單端、多線）。

這類接口的線束設計目標只有一句話：把它當成“板內總線”，盡量別當“外部線纜”用。

3.1長度建議：

能短就短，超過閾值就考慮“換傳輸方式”，經驗上，并行RGB更適合主板與液晶屏在同一腔體、FPC/FFC短距離直連。如果結構上必須拉長距離，工程上通常會用“轉換為差分傳輸（如LVDS/FPD-Link等）再走線纜”的路線來控制EMI和一致性。

為什么？因?yàn)長VDS這類差分鏈路天然對共模干擾更友好，也更容易做受控阻抗與屏蔽，從而在更長線纜上保持波形質量。

3.2線束結構：

FFC/FPC優先，其次才考慮屏蔽線，并行RGB多根信號并行，最怕“信號線擠在一起沒有足夠地線隔離”。優先級建議：

1·優先：原廠推薦的FFC/FPC（短、平行、可配接地腳位）

2·其次：帶地參考的多芯排線（盡量做到信號-地-信號-地交錯）

3·最后：如果真的要走較長線纜，建議評估“并行轉差分”的方案，而不是硬拉并行線

3.3端接與串?dāng)_：

并行總線不靠“玄學”，靠示波器與布局，并行RGB常見問題是：

1·某些顏色位抖動/串?dāng)_→畫面出現細條紋、隨機閃爍

2·時鐘邊沿反射→全屏抖動或某些區域不穩定

3·地回流路徑被切斷→閃屏、花屏隨觸摸/按鍵動作出現

解決思路不是盲目加電容，而是：

1·保證連續參考地（線束與PCB都要考慮回流）

2·時鐘線與高速數據線盡量短、等長、減少支路

3·液晶屏端/板端連接器附近避免高速線“繞遠路”

這些都是高頻信號通用規律，在高速差分與單端系統里同樣適用。

4、觸控線怎么選：

I²C與USB兩條路線，各有一套“穩定性代價”。公開信息顯示該型號常見觸控接口為I²C（也可能存在USB配套）。

可以按“主控責任邊界”來選：

4.1走I²C：

優點是簡單低成本，難點是抗干擾與線長，I²C的典型問題不是“跑不起來”，而是：

1·線長變長、現場噪聲大時，出現偶發丟包、觸控漂移、坐標跳變

2·上拉電阻、總線電容、波形上升沿之間需要平衡

·3INT/RST等控制腳如果沒有做好濾波與地參考，也會引發假中斷

工程建議：

1·I²C線束盡量短；如果必須過連接器/線纜，優先用絞合并安排參考地

2·觸控FPC到主板的地要可靠，必要時在接口處加共模抑制/ESD保護

3·軟件側要做好異常恢復（I²C復位、觸控控制器復位、重新初始化）

4.2走USB：

優點是協議成熟與驅動生態，難點是阻抗與走線規范，如果供應商提供USB觸控（常見為HID），系統集成會更“即插即用”。但USB對差分阻抗與走線一致性有明確要求：USB2.0差分阻抗通常按90Ω±15%作為設計目標。

這會直接影響：

1·線束/PCB的差分對間距與參考地規劃

2·連接器與轉接板是否破壞阻抗連續性

3·ESD保護器件選型與擺放（既要保護，也別把眼圖“掐壞”）

如果主板已經有成熟USB口與走線規范，USB觸控通常更容易規模化；如果主板資源緊張、USB口數量有限，I²C也合理，但要在抗干擾上投入更多工程細節。

5、一體屏最容易被忽視的兩件事：

ESD與EMI“從線束端口進來”

5.1觸控面板是ESD的第一入口

人在現場觸摸玻璃，靜電不是“會不會來”，而是“什么時候來”。系統級ESD抗擾度通常參考IEC61000-4-2的接觸放電與空氣放電測試方法與等級。

工程上常見做法包括：

1·觸控接口處的ESD保護器件（低電容TVS等）

2·玻璃邊框/金屬框的接地與泄放路徑

3·線束屏蔽層的360°接地方式（視結構與成本權衡）

5.2并行RGB更容易“把噪聲廣播出去”

并行RGB屬于多根單端高速線，天然EMI風險更高。若設備是戶外機柜/工控機，周邊可能有電機、繼電器、開關電源、無線模塊，噪聲既可能影響屏，也可能被屏線束輻射出去影響別的模塊。對比之下，差分接口（如LVDS）一般更利于EMI控制。

6、把“線束選型”落到可執行：

要解決的問題更建議的做法不建議的做法主板和液晶屏距離很近（同一腔體）并行RGB用短FFC/FPC，按原廠連接器規范配套用長排線把并行RGB拉很遠液晶屏必須遠離主板（>幾十厘米甚至更長）評估并行轉差分（LVDS/FPD-Link等）再走線纜直接把RGB/CLK長距離外走觸控要抗干擾、布線規范成熟USB觸控（HID/標準驅動），按90Ω差分規范走線USB差分隨意走線、連接器亂轉接主板USB資源緊張、觸控?cái)?shù)據量不大I²C觸控，但要把線長、上拉、電容、ESD當重點I²C拉長線還不做保護與恢復機制

7、調試與驗證：

別只驗證“能亮能觸”，要驗證“最差條件也穩定”，建議把驗證分三層做：

7.1功能層（最基本）

1·上電時序正確、畫面穩定無閃屏

2·觸控坐標正確、邊緣不飄、連續滑動無斷點

7.2干擾層（決定售后率）

1·開關電源滿載、繼電器動作、電機啟動等場景下，畫面與觸控不異常

2·觸控玻璃被靜電放電后，系統能自動恢復或不死機（參考IEC61000-4-2測試思路）

7.3量產一致性層（決定批量良率）

1·不同批次線束、不同裝配工人、不同機殼緊固力下仍然穩定

2·線束固定點、屏蔽接地點、接地彈片接觸是否容易“裝配偏差導致性能漂移”

8、配套建議結論

基于公開信息，TCG057VGLGC-G50-S的顯示側為并行RGB（33pin/0.5mm、3.3V），典型亮度640cd/m²，工業溫區-20~70℃。

因此更穩妥的工程路線是：

1.工業液晶屏線優先做短FFC/FPC直連，把并行RGB控制在“板內總線”范圍；如果結構必須拉遠，優先評估“轉差分再傳輸”。

2.觸控線先確認是I²C還是USB：

USB：按USB2.090Ω±15%的差分規范做PCB/線束，并在接口處布置合適的ESD防護。

若I²C：縮短線長、規劃上拉與總線電容，必要時加保護并在軟件側做好異?；謴?fù)。

3.把ESD當成“必測項”：觸控玻璃是系統ESD的入口，按IEC61000-4-2的方法規劃與驗證，會顯著降低戶外/工業現場的偶發故障率。

如果需要把“屏線/觸控線/轉接板/驅動板”做成一套可復用的標準件，一般由立煌科技這類具備模組與配套經驗的供應商協助對齊連接器、線束、替代料與批量一致性，會更省周期（尤其是需要兼顧停產替代與多版本兼容時）。

9、常見問題

Q1：同樣是5.7寸VGA，為什么換屏后點不亮？

尺寸與分辨率只能說明“幾何與像素?cái)?shù)”，并不能保證接口、電壓、時序、背光驅動方式一致。尤其同系列可能出現RGB/LVDS/CMOS等不同接口版本，必須逐項核對規格書與腳位定義。

Q2：屏線能不能加長到50cm甚至1m？

并行RGB不推薦長距離外走，風險是EMI、反射、時序偏斜導致花屏/閃屏。若必須加長，優先考慮把并行轉換為差分鏈路（如LVDS/FPD-Link）再走線纜。

Q3：觸控用I²C老是偶發漂移，最先排查什么？

先看線長與上拉、電容是否合理，再看接地與屏蔽是否可靠，最后再看軟件是否有I²C異?；謴?fù)與觸控控制器復位機制。觸控玻璃還是ESD入口，保護不足也會造成“漂移/假觸”。

Q4：觸控走USB，一定要做90Ω嗎？短線也要？

USB2.0規范通常以90Ω±15%為目標，短線“可能能跑”，但量產一致性與抗干擾會更依賴規范走線與阻抗連續性，尤其加了轉接板/連接器后更要重視。

Q5：為什么一體屏“看得見但不好用”？

很多時候不是屏本身，而是觸控在水汽/手套/強EMI/靜電環境下沒有按目標場景提需求（如靈敏度、濾波、抗干擾等級、結構接地方式），導致實際工況觸控體驗下降。ESD/EMI驗證不到位也會造成現場偶發問題。

說明：以上內容基于公開資料與通用工程實踐整理，具體腳位定義、電氣時序、背光驅動與觸控接口實現請以京瓷TCG057VGLGC-G50-S的原廠規格書及實際樣機測試為準；本文僅供參考，具體操作請以施工/裝配現場與工程驗證結果為準。
